超快激光扫描拉曼共聚焦显微镜系统
产品型号:FIRE-M5
产品介绍
产品简介

共聚焦显微镜是一种光学成像技术,用于增加显微成像的光学分辨率和对比度,通过使用空间针孔来阻挡成像中的失焦,在样本的不同深度捕获多个二维图像以重建样品的三维图像。



产品规格



光谱仪模式a: 超高速拉曼光谱采集
超快速度:连续MHz拉曼光谱采集,时间分辨率1微秒
全光谱覆盖:同时采集0-4600 cm-1,无需转动光栅
极限灵敏度:单光子探测
显微镜模式b: 共聚焦拉曼光谱成像
空间衍射极限分辨率:250 nm (60x物镜下)
激光扫描,阵列可调:200×200-1000×1000 pixels;
大组织拉曼光谱成像拼图



激光扫描显微镜主体 (Main body of laser scanning microscope)
1. 显微镜机身 (Main body frame of FIRE-M5)
2. X-Y双轴激光扫描系统 (Two-axis laser scanning unit)
3. 焦距100mm透镜 (Scanning Lens)
4. 焦距200mm透镜 (Tube Lens)
5. 直径50.8mm镀银反射镜 (50.8mm Diameter silver-coated mirror)
6. 25×36mm镀银反射镜 (25×36mm Silver-coated mirror)
7. 聚光镜及两轴调节镜架 (Condensers and two-axis adjustable mount)
8. 聚光镜升降台 (Adjustable stage condenser)
9. 显微目镜系统 (Eyepiece system with bino tubes)

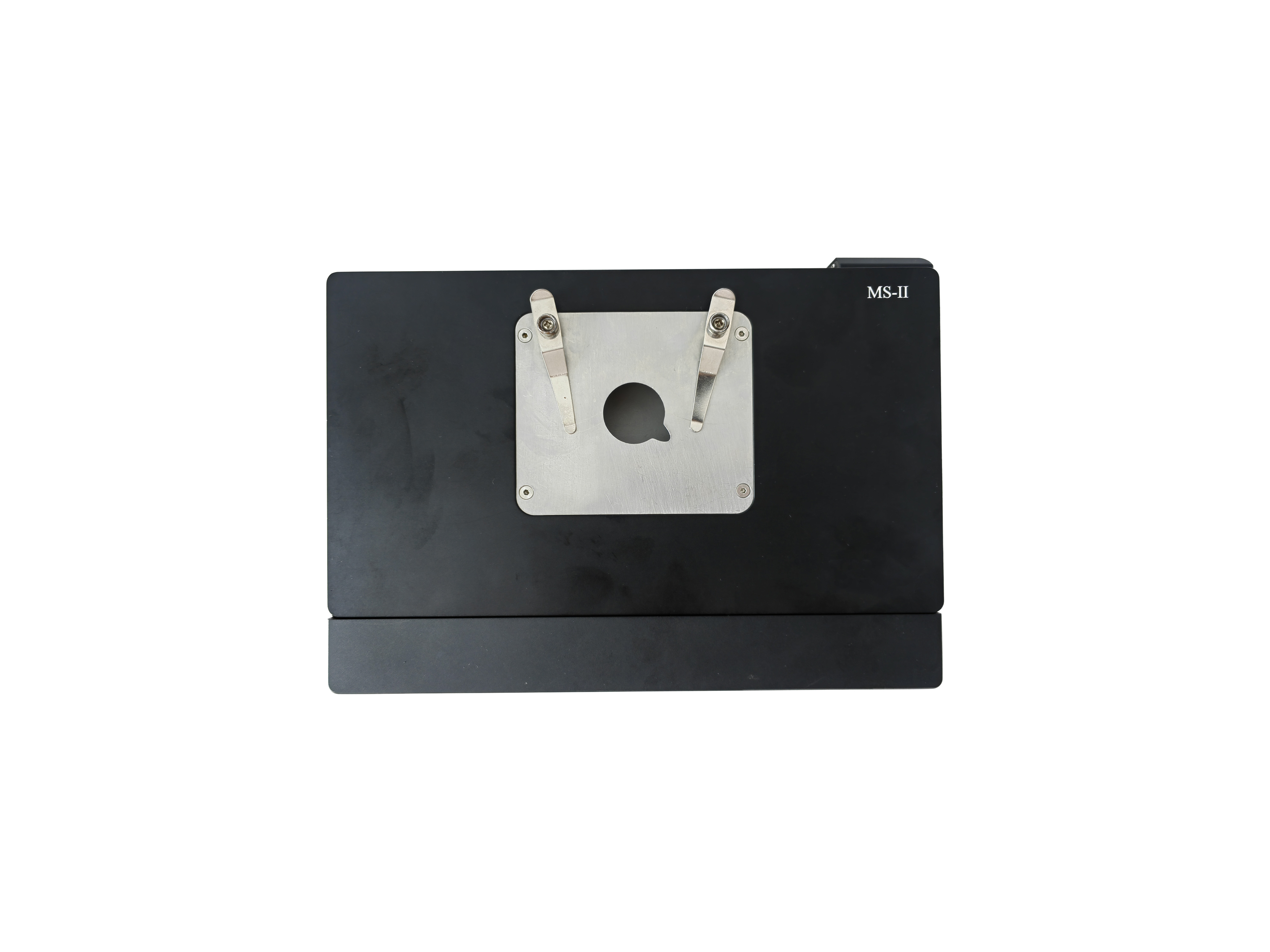

10. 双轴全电动高精度样品平移台  (Biaxial high-precision motorized scanning stage for sample positioning)
11. 电动物镜升降系统 (Motorized focusing system for objective)
12. 电动8档滤光片/二向色镜旋转台  (Motorized rotation system for 8- channel filter/dichroic switching cubes)
13. 一体化手控屏 (Integrated hand-held control system)
14. 科勒照明系统 (Kohler illumination system)
15. ToupCam XCAMLITE1080PA|1080P HDMI 视频相机 (Video camera)
16. Semrock滤光片系统 (Semrock Filter system)
